Ovlašteni zastupnik i distributer geodetskih i mjernih instrumenata
Jednosnopni i višesnopni dubinomjeri te hidrografski softver za batimetriju, snimanje korita rijeka, jezera i mora te izradu završnih hidrografskih projekata — od plovila do gotovog modela dna.
Batimetrija precizno mjeri dubine i oblik dna vodenih područja — singlebeam za profile i osnovna mjerenja, multibeam za detaljno pokrivanje cijele površine u visokoj rezoluciji.

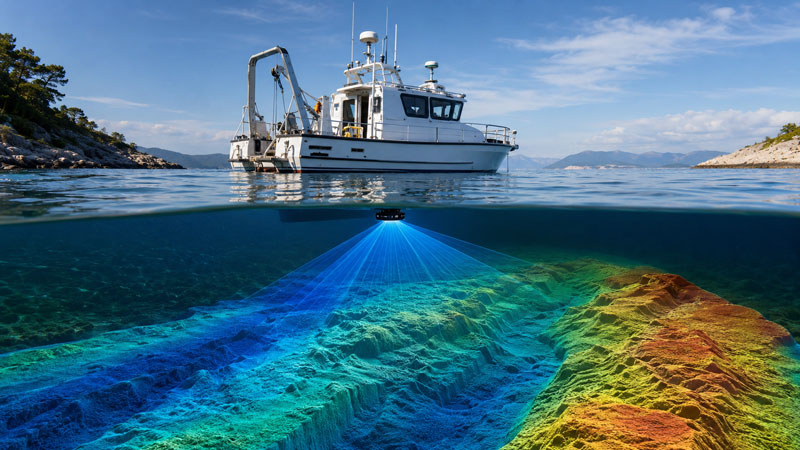

Batimetrijsko snimanje koristi se za precizno mjerenje dubina i izradu modela dna. Na temelju podataka dobivaju se dubinske karte, profili dna, digitalni modeli reljefa i podloge za projektiranje, održavanje i analizu vodenih područja. Singlebeam je odličan za profile i osnovno mjerenje dubina, dok multibeam omogućuje detaljno pokrivanje cijele površine dna u visokoj rezoluciji.

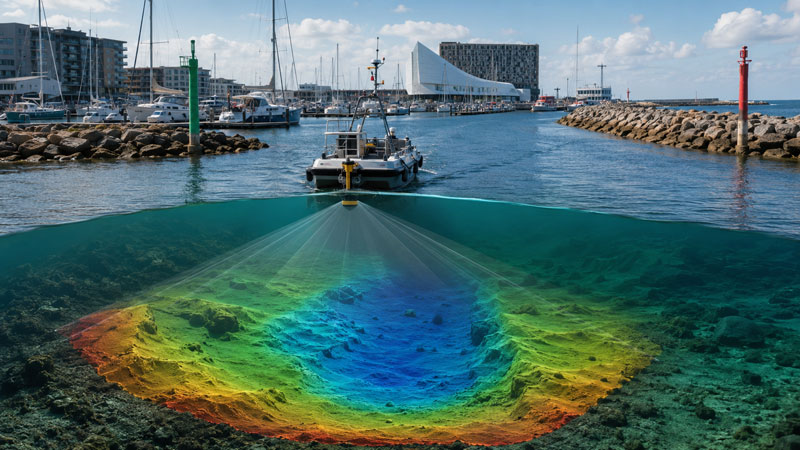

U lukama, marinama, kanalima i plovnim putovima hidrografija se koristi za kontrolu dubina, sigurnost plovidbe, planiranje jaružanja i provjeru nanosa sedimenta. Redovita snimanja pomažu u održavanju potrebnih dubina za brodove. Multibeam je posebno koristan jer brzo prikazuje cijelu širinu plovnog područja, dok se singlebeam koristi za jednostavnije kontrole i mjerenja po profilima.

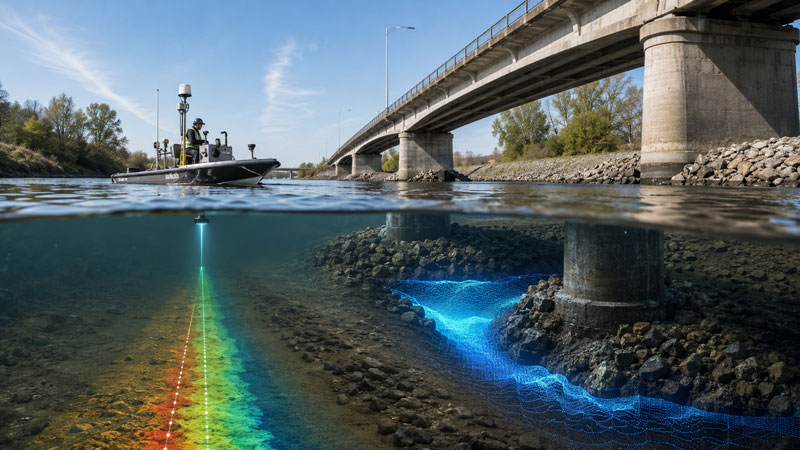

Na rijekama i kanalima batimetrija se koristi za snimanje korita, praćenje erozije, nanosa, podlokavanja mostova i promjena nakon poplava. Podaci su važni za projektiranje mostova, obaloutvrda, nasipa i regulaciju vodotoka. Singlebeam je praktičan za manje rijeke i jednostavne presjeke, a multibeam za detaljnu analizu složenih dijelova korita.
Hidrografsko snimanje koristi se kod izgradnje luka, obala, pontona, podmorskih cjevovoda, kabela, ispusta, brana i drugih objekata. Snimanje prije i nakon radova omogućuje kontrolu izvedenog stanja i usporedbu projektiranog s izmjerenim. Multibeam daje detaljan 3D prikaz dna i objekata, dok singlebeam omogućuje brzu provjeru dubina na odabranim trasama.
Batimetrija se koristi za praćenje taloženja sedimenta, erozije, promjena u akumulacijama, jezerima, rijekama i lukama. Iz podataka se mogu izračunati količine iskopa, nanosa, jaružanja ili promjene volumena kroz vrijeme. Multibeam je najbolji za detaljne volumenske analize, dok je singlebeam ekonomično rješenje za redovite kontrole i manje zahtjevna snimanja.
Od jednosnopnih dubinomjera za plitke vode do višesnopnih sustava i profesionalnog hidrografskog softvera — sve što vam treba za preciznu izmjeru rijeka, jezera, mora i luka.
Jednosnopni i dvofrekventni dubinomjeri za batimetriju plitkih voda — kompaktni, jednostavni za montažu i cjenovno pristupačni.
Višesnopni sonderi visoke razlučivosti s integriranim GNSS/INS i SVP sondom za potpuno pokrivanje korita u jednom prolazu.
Integrirani RTK GNSS, senzori nagiba (IMU) i korekcije plime i brzine zvuka osiguravaju centimetarsku preciznost mjerenja.
Planiranje izmjere, prikupljanje i obrada podataka te izrada završnih proizvoda — izobata, presjeka, 3D modela i izračuna volumena.
Podrška za jednosnopne i višesnopne sustave, bočni sonar i magnetometar uz izvoz u CAD i GIS formate (DXF, DGN, XYZ).
8 proizvoda — jednosnopni i višesnopni dubinomjeri, hidrografski instrumenti i pribor za montažu. Kliknite na željeni proizvod za detaljan opis, značajke i ponudu.

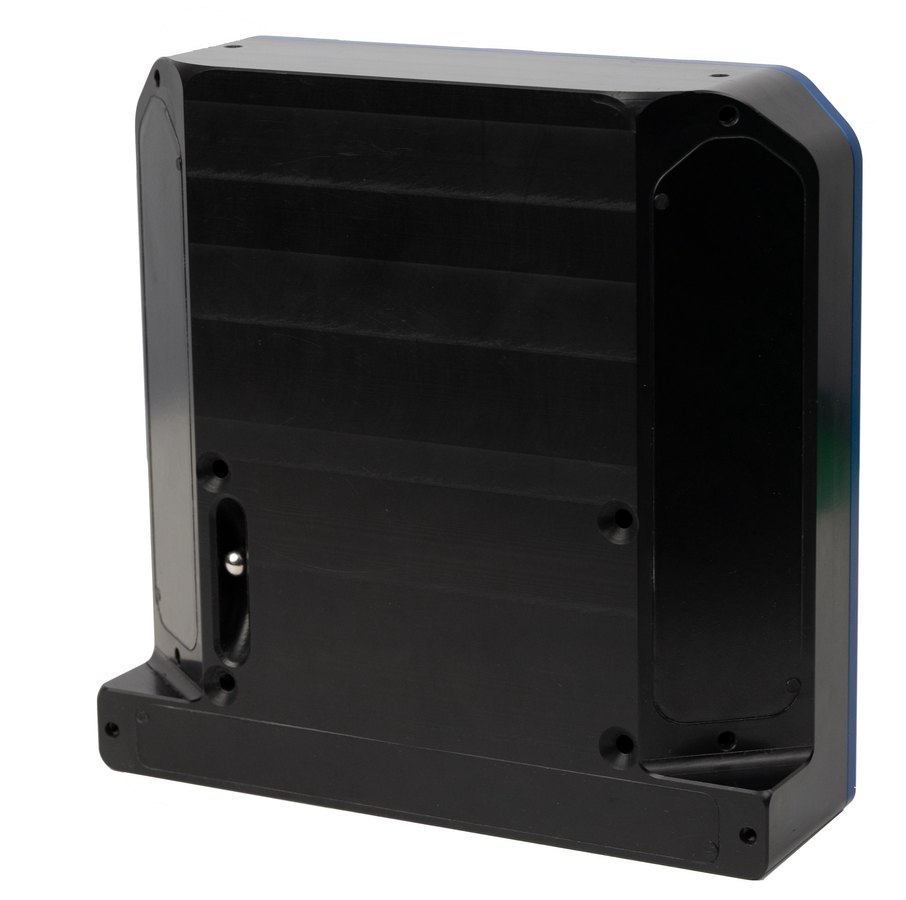

Lagani multibeam sonar kojim upravljate putem web preglednika i pametnog telefona

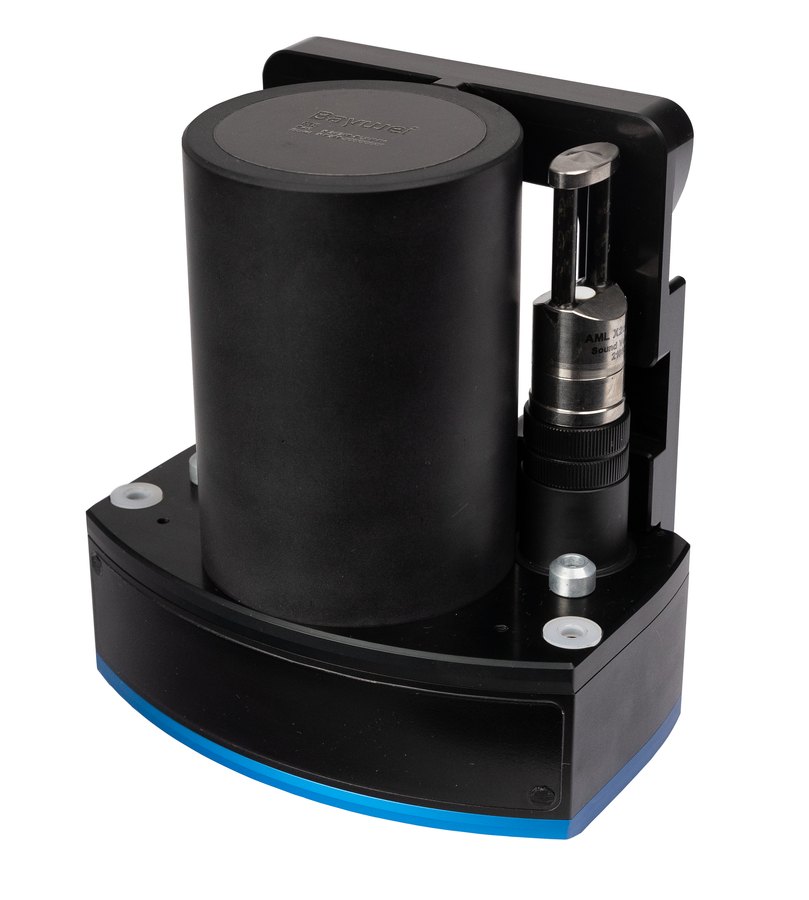

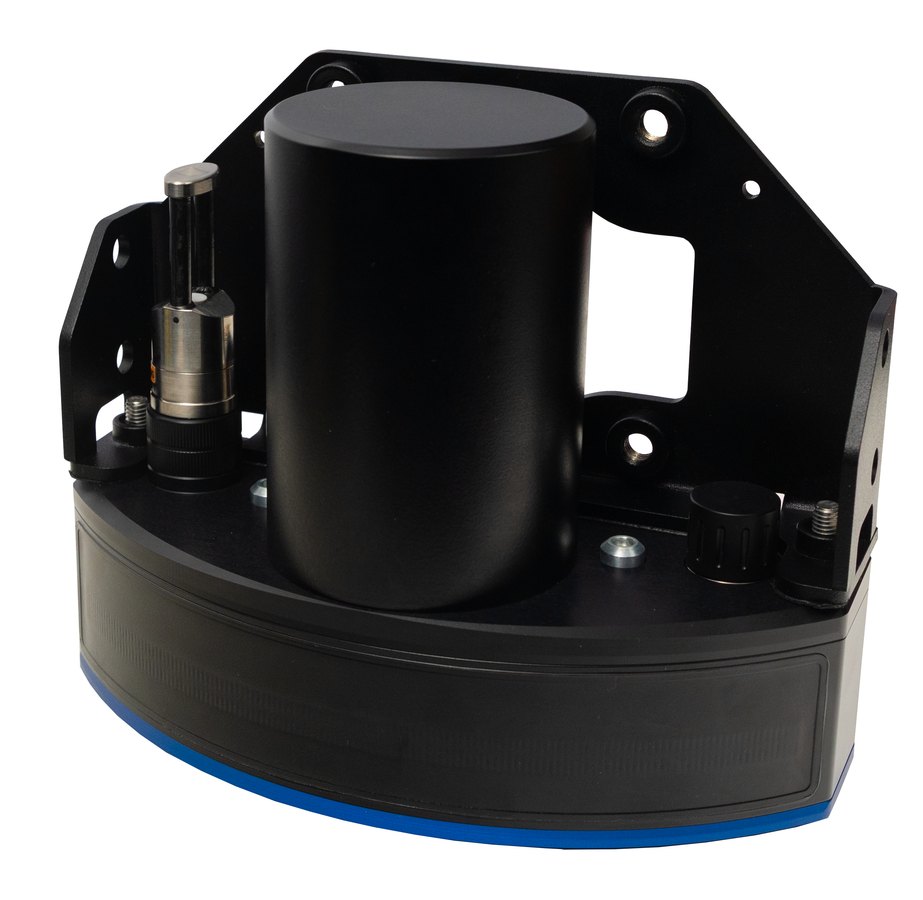

Vrhunski model s tijesno spregnutim GNSS/INS — najbolja ponuda Baywei obitelji
Svestrani integrirani GNSS/INS sustav s 512 zraka za male autonomne platforme
Svestrani standalone sonar visoke razlučivosti (512 zraka) za istraživanje i AUV platforme

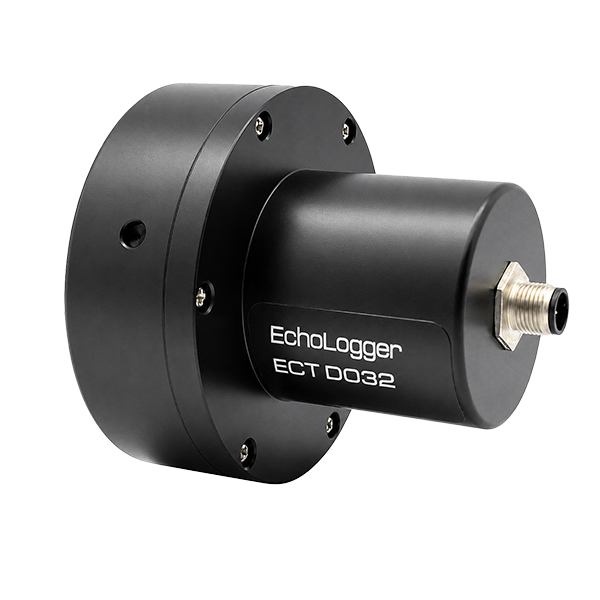

Kompaktni prijenosni dvofrekventni singlebeam dubinomjer (30/200 kHz)

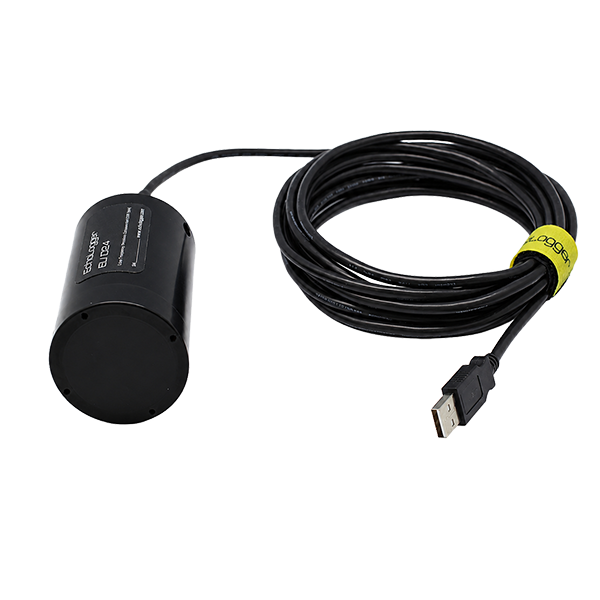

Pristupačni dvofrekventni singlebeam dubinomjer za plitke vode (200/450 kHz)

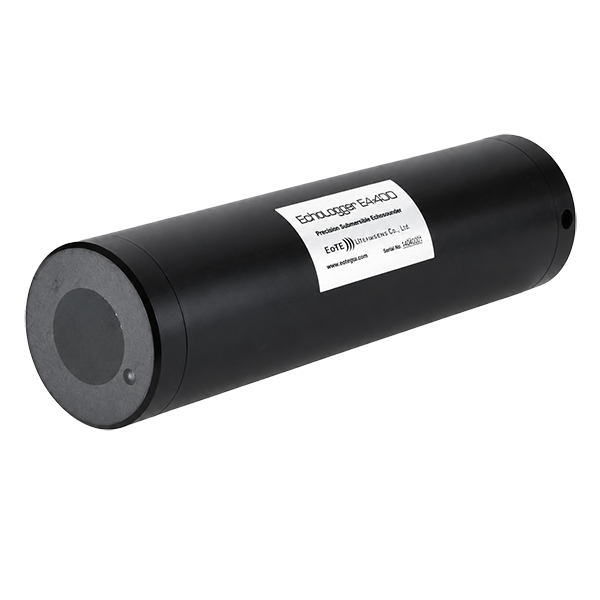

Potpuno samostalan autonomni jednosnopni dubinomjer s prikupljanjem backscatter podataka (450 kHz)

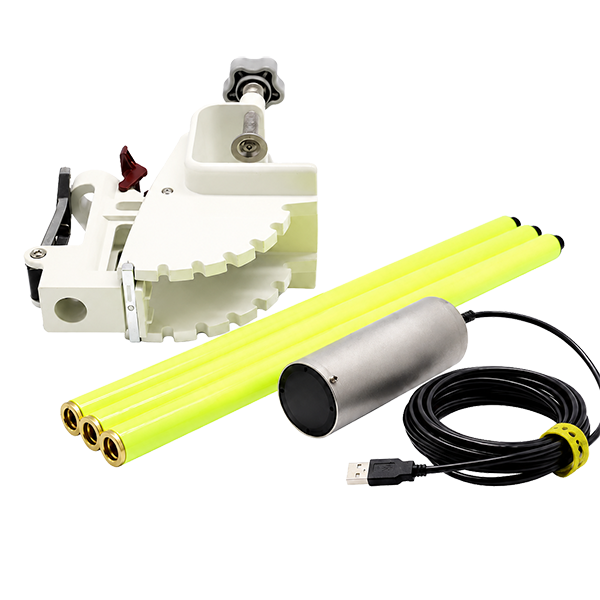

Pribor za montažu dubinomjera i GNSS prijemnika na plovilo
Kompletno softversko rješenje za planiranje, prikupljanje i obradu hidrografskih podataka. Pet paketa — od brze jednosnopne izmjere (ECHO) do cjelovite multibeam obrade s HYSWEEP® modulom (MAX) — prilagođenih svakom opsegu projekta.
Odgovori na najčešća pitanja o singlebeam i multibeam dubinomjerima, batimetrijskom i hidrografskom snimanju te potrebnoj opremi i softveru.
Dubinomjer je mjerni uređaj koji se koristi za mjerenje dubine vode. U hidrografiji i batimetriji najčešće se koristi ehosonder, odnosno sonar koji šalje zvučni signal prema dnu i mjeri vrijeme povratka signala. Na temelju toga izračunava se dubina. Dubinomjeri se koriste za snimanje jezera, rijeka, mora, luka, kanala, akumulacija, kamenoloma, marina i drugih vodenih površina.
Singlebeam dubinomjer mjeri dubinu u jednoj točki ispod plovila, odnosno šalje jedan zvučni snop prema dnu. Idealan je za jednostavnija batimetrijska snimanja, profile, manje vodene površine i povoljnija rješenja.
Multibeam dubinomjer šalje više zvučnih snopova u širokom pojasu ispod plovila i omogućuje vrlo detaljno 3D snimanje dna. Koristi se kada je potrebna visoka gustoća podataka, detaljan model dna, snimanje luka, plovnih puteva, podvodnih objekata, kosina i zahtjevnijih hidrografskih projekata.
Singlebeam je odličan izbor kada je potrebno brzo, jednostavno i cjenovno pristupačno izmjeriti dubine po profilima ili trasama. Često se koristi za mjerenje jezera, rijeka, akumulacija, kanala, iskopa pod vodom, sedimenta, mulja i kontrolu volumena. Uz dobar GNSS RTK prijemnik i odgovarajući softver moguće je dobiti vrlo kvalitetne batimetrijske podatke za velik broj praktičnih zadataka.
Multibeam se preporučuje kada je potrebna potpuna pokrivenost dna, visoka razlučivost i detaljan 3D prikaz podvodnog terena. Posebno je koristan za hidrografska snimanja luka, marina, riječnih korita, plovnih puteva, obalnih zona, podvodne infrastrukture, mostova, brana i objekata. Multibeam sustav omogućuje učinkovitije otkrivanje prepreka, neravnina i detalja koje singlebeam može propustiti.
Batimetrija je mjerenje i kartiranje dubina vodenih površina. Može se opisati kao „topografsko snimanje pod vodom”. Rezultat batimetrijskog snimanja može biti karta dubina, 3D model dna, profil korita, izračun volumena vode, mulja ili iskopa te analiza promjena dna kroz vrijeme. Batimetrija se koristi u građevinarstvu, geodeziji, hidrotehnici, ekologiji, održavanju luka, upravljanju vodama i istraživanju vodnih površina.
Batimetrija se primarno odnosi na mjerenje dubina i modeliranje oblika dna. Hidrografija je širi pojam koji osim dubina uključuje i prikupljanje drugih podataka važnih za vodene površine, plovidbu, infrastrukturu i sigurnost. Hidrografija može uključivati mjerenje položaja, dubine, obale, plovnih puteva, podvodnih prepreka, razine vode, struja, sedimenata i ostalih elemenata vezanih uz vodeni prostor.

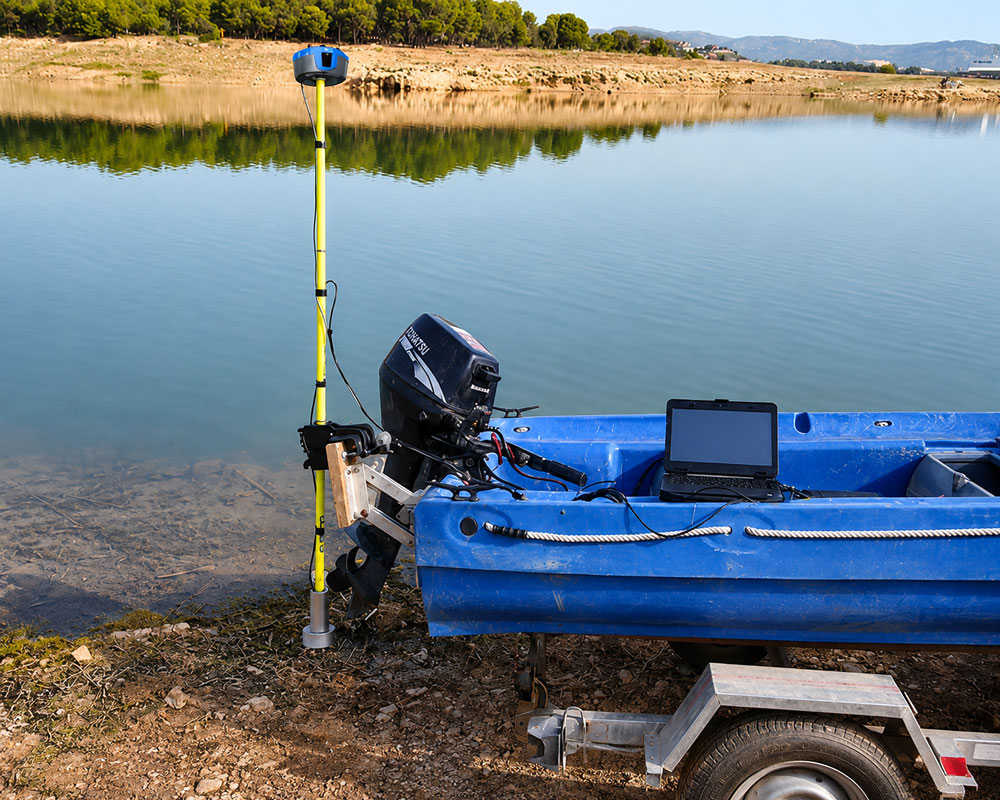

Za osnovno batimetrijsko snimanje najčešće su potrebni dubinomjer, GNSS RTK prijemnik za precizno pozicioniranje, kontroler ili računalo, nosač za sondu, plovilo i softver za prikupljanje podataka. Za zahtjevnija snimanja koriste se multibeam sonar, inercijalni navigacijski sustav, senzor brzine zvuka u vodi, mjerač razine vode i specijalizirani hidrografski softver.
GNSS RTK omogućuje precizno određivanje položaja svake izmjerene dubine. Dubina sama po sebi nije dovoljna ako nije poznata točna horizontalna i visinska pozicija mjerenja. Kombinacijom dubinomjera i RTK GNSS prijemnika dobiva se georeferencirani batimetrijski podatak, što znači da se izmjerene dubine mogu koristiti za izradu karata, profila, 3D modela, volumena i projektne dokumentacije.
Hidrografski softver služi za planiranje snimanja, vođenje plovila po zadanim linijama, prikupljanje podataka s dubinomjera, GNSS-a i ostalih senzora sustava kao što su sonda za mjerenje brzine zvuka, temperature vode, slanosti i kompenzator valovanja - IMU jedinica, prikaz mjerenja u stvarnom vremenu, kontrolu kvalitete i obradu podataka. Nakon mjerenja softver omogućuje čišćenje podataka, korekcije, izradu profila, digitalnog modela dna, izračun volumena, izradu izobata i izvoz podataka u različite CAD, GIS i 3D formate.
Nakon snimanja moguće je dobiti batimetrijsku kartu, 3D model dna, profile korita, izobate, digitalni model terena pod vodom, izvještaj o dubinama, analizu volumena, usporedbu stanja prije i poslije radova te podatke za CAD/GIS projektiranje. Rezultati se mogu koristiti za projektiranje, održavanje, kontrolu izvedenih radova, sigurnost plovidbe, upravljanje sedimentom i dokumentaciju stvarnog stanja.
Pošaljite upit i naši stručnjaci pomoći će vam odabrati pravu opremu te pripremiti ponudu s cijenom i rokom isporuke.
