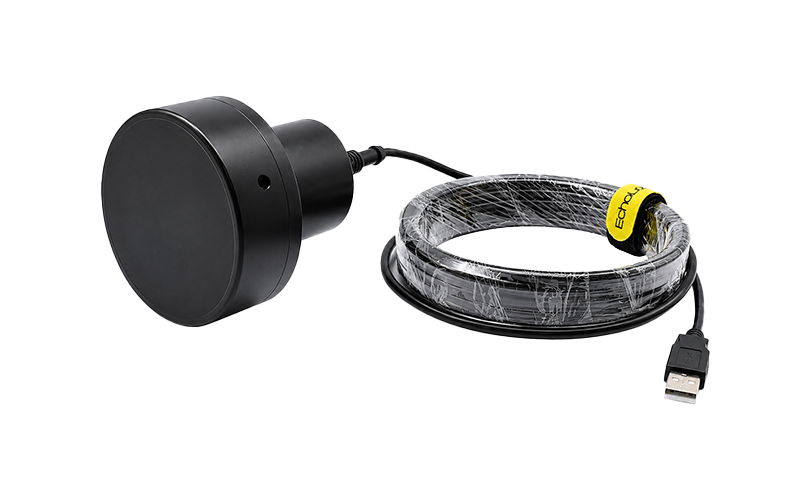

EchoLogger D032 dvofrekventni jednosnopni dubinomjer

Kompaktni prijenosni dvofrekventni singlebeam dubinomjer (30/200 kHz)

Singlebeam
30/200 kHz
USB/RS232/RS485
Senzor nagiba
Hypack

EchoLogger D032 je kompaktni prijenosni dvofrekventni jednosnopni dubinomjer (echosounder) za hidrografska mjerenja koji radi izmjenično na dvije frekvencije: 30 i 200 kHz.

30/200 kHz
Detekcija mulja i mekog dna, prodiranje do tvrde podloge
Vrlo lagan i niska potrošnja energije
Napajanje preko USB s računala
Pogodan za batimetriju na plovilima i ROV
Ping: do 100 Hz
Rezolucija visine: 1 mm
Sučelja: USB/RS232/RS485
Hypack, HydroMagic kompatibilan u echogram modu

Zatraži ponudu Slični proizvodi

Cijena na upit. Kontaktirajte nas za ponudu prilagođenu vašem projektu.

Opis i karakteristike proizvoda:

EchoLogger D032 dvofrekventni jednosnopni dubinomjer

EchoLogger D032 je kompaktni prijenosni dvofrekventni jednosnopni dubinomjer (echosounder) za hidrografska mjerenja. Radi usporedno na dvije frekvencije: 30 i 200 kHz, izmjenično. D032 je samodostatni uređaj s emiterom/prijemnikom, centralnom jedinicom i senzorom nagiba u jednom kompaktnom kućištu – sondi. Signal može prodrijeti kroz meke sedimente skroz do tvrdog dna.

EchoLogger D032 potpuno je kompatibilan s hidrografskim softverom Hypack. S računalom se spaja putem USB sučelja od kojeg dobiva i napajanje. Može se spajati i na RS232 ili putem Bluetootha.

Posjeti stranicu proizvođača

Detaljne specifikacije, dokumentaciju i dodatne informacije potražite na stranici proizvođača EchoLogger.

Saznaj više

Česta pitanja

Niskofrekventni dvofrekventni dubinomjeri

Odgovori na najčešća pitanja o radu, mogućnostima i integraciji EchoLogger D032 dvofrekventnog jednosnopnog dubinomjera. Ako ne pronađete odgovor koji tražite, slobodno nas kontaktirajte za tehničku podršku.

Koja je prednost niskofrekventnih dvofrekventnih dubinomjera?

Ovi modeli kombiniraju standardnu frekvenciju za hidrografska mjerenja od 200 kHz s niskom frekvencijom od 50 kHz ili 30 kHz, čime se poboljšava rad u zahtjevnim uvjetima.

U odnosu na standardne frekvencije za plitke vode, niske frekvencije omogućuju:

veći korisni domet,
širi snop i veće pokrivanje dna,
jači povrat signala u mekim sedimentima,
bolje praćenje dna u vegetaciji i otežanim uvjetima.

Zašto je širi niskofrekventni snop koristan?

Širi akustični otisak omogućuje sonaru da pokrije veću površinu dna po jednom ping-u, pouzdanije zadrži kontakt s dnom na neravnom terenu i poboljša detekciju u situacijama gdje uski visokofrekventni snop može izgubiti cilj ili dati nestabilan povrat.

To je posebno korisno kod mekog ili nepravilnog dna.

Postoje li izvedbe za montažu na štap i za vuču dronom?

Da. Niskofrekventni dvofrekventni modeli dostupni su i u izvedbama za:

montažu na štap,
vuču dronom / UAV batimetriju.

Ove verzije optimizirane su za posebne mjerne postupke i brzu terensku primjenu.

Može li niska frekvencija procijeniti debljinu mekog sedimenta?

Ovi sustavi nisu namjenski sub-bottom profiler uređaji.

Međutim, u uvjetima mekog morskog ili riječnog dna, niskofrekventni kanal može zabilježiti povrat signala otprilike 1–2 m ispod površinskog sloja, ovisno o tipu sedimenta i uvjetima.

To može pomoći u razlikovanju mekog gornjeg sloja sedimenta od čvršćeg materijala ispod njega te omogućiti praktičnu procjenu debljine mekog sloja u pogodnim uvjetima.

Koje podatke sustav daje?

Sustav bilježi puni sirovi echo zapis za obje frekvencije, što omogućuje:

mjerenje dubine,
echogram / backscatter prikaz za svaku frekvenciju.

Podržani izlazni formati uključuju:

Echo TXT, ASCII puni uzorci,
Echo Binary, 10-bitna puna rezolucija,
Echo Binary, 8-bitna komprimirana verzija,
NMEA 0183,
PSA-916,
Sonarmite DFX / Sonarmite.

Podržava li sustav analogni izlaz?

Da. Podržani modeli imaju analogni izlaz za integraciju s vanjskom opremom i starijim sustavima.

Izlazni rasponi mogu se softverski odabrati:

1,25 V max,
2,5 V max,
5 V max,
10 V max.

Analogni izlaz može se konfigurirati za:

izlaz udaljenosti,
izlaz echo envelope signala.

Je li sustav kompatibilan s hidrografskim softverima?

Da. Sustav daje standardne izlazne formate kao što su NMEA, ASCII i Binary, što omogućuje integraciju s vodećim hidrografskim softverima.

Preko NMEA izlaza kompatibilan je s platformama kao što su:

BeamWorX,
HydroMagic,
HYPACK,
QPS Qinsy,
EIVA NaviSuite,
Trimble HydroPro / Trimble Access,
Chesapeake SonarWiz.

Za echogram / backscatter podatke, BeamWorX, HydroMagic i HYPACK mogu koristiti ASCII/Binary izlaze.

Kako se sustav integrira i napaja?

EU modeli D032, koriste USB vezu za napajanje i prijenos podataka. Plug-and-play su rješenje i pogodni su za izravno spajanje na prijenosna računala, tablete i ugrađena računala poput Raspberry Pi.

ECT modeli koriste RS232 / RS485 / RS422 komunikaciju s vanjskim DC napajanjem.

Koliko je sustav kompaktan?

Unatoč niskofrekventnim mogućnostima, sustav zadržava ultra-kompaktan oblik u odnosu na tipične niskofrekventne dubinomjere.

To omogućuje integraciju u:

USV plovila,
prijenosne hidrografske sustave,
platforme s ograničenim prostorom.

Kada odabrati D032?

ECT D032 / EU D032, odnosno model 200 / 30 kHz, preporučuje se kada:

je potrebna maksimalna niskofrekventna izvedba,
mjerenje uključuje vrlo mekane ili duboke sedimentne slojeve,
je potreban što bolji prodor i snažan povrat od dna,
je poželjan najširi akustični otisak za zahtjevne uvjete dna.

Zatražite ponudu za EchoLogger D032 dvofrekventni jednosnopni dubinomjer

Ispunite obrazac i javit ćemo vam se s ponudom, dostupnošću i svim tehničkim detaljima.
