HYPACK hidrografski softver

Jedan od vodećih svjetskih hidrografskih softvera — paketi za planiranje, prikupljanje, obradu i izradu završnih proizvoda

ECHO
LITE
SURVEY
MAX
OFFICE
Singlebeam
HYSWEEP® multibeam

HYPACK® je s preko 10.000 korisnika jedan od najraširenijih hidrografskih softverskih paketa na svijetu. Pokriva sve faze izmjere — od planiranja, navigacije i prikupljanja podataka jednosnopnim dubinomjerom (uz nadogradnju na multibeam putem HYSWEEP®), do obrade i izrade završnih proizvoda poput izobata, situacijskih nacrta, izvoza u CAD, 3D vizualizacija, poprečnih presjeka i izračuna volumena. Dostupan je u pet paketa prilagođenih različitim potrebama: ECHO, LITE, SURVEY, MAX i OFFICE.

Planiranje (Design): moćni alati za brzo projektiranje izmjere
Uređivanje (Editing): grafička obrada i odabir dubina
Redukcija dubina (Sounding reduction)
Izračun volumena
Podrška za bočni sonar (Side scan)
Iscrtavanje (Plotting)
Moduli za Side Scan, Subbottom, ADCP i magnetometar uključeni
Nadogradnja na multibeam putem HYSWEEP® licence

Cijena na upit. Kontaktirajte nas za ponudu prilagođenu vašem projektu.

Opis i karakteristike proizvoda:

Softver za prikupljanje i obradu hidrografskih podataka te izradu završnih proizvoda

HYPACK® MAX je standardni paket. Sadrži sve što vam je potrebno za planiranje izmjere, prikupljanje podataka jednosnopnim ultrazvučnim dubinomjerom (single beam), njihovu obradu i izradu završnih proizvoda — kao što su izobate, situacijski nacrti, izvoz u CAD format, 3D vizualizacije (fly-through), poprečni presjeci i izračuni volumena.

Moduli za prikupljanje i obradu podataka bočnog sonara (sidescan sonar), dubinskog profilatora (subbottom), ADCP-a i magnetometra standardni su dijelovi HYPACK® MAX paketa. Za prikupljanje i obradu podataka višesnopnim sustavima (multibeam) potrebno je dodati HYSWEEP® licencu.

Planiranje (Design)

Moćni alati za brzo projektiranje izmjere

Postavljanje geodetskih parametara.
Uvoz pozadinskih karata: DXF, DGN, S-57, TIF, MrSid, ARCS.
Konfiguracija mjerne opreme: vrsta opreme, podaci o povezivanju i ekscentricitetima (offsets).
Izrada planiranih linija izmjere: ručni unos, paralelni i okomiti uzorci.
CHANNEL DESIGN automatski izrađuje planirane linije i profile poprečnih presjeka za kanale i okretne bazene.
ADVANCED CHANNEL DESIGN kreira složene 3D plohe za precizno jaružanje i izračune volumena.

Uređivanje (Editing)

Grafička obrada i odabir dubina

HYPACK® nudi rutine za grafičku obradu i odabir dubina koje omogućuju brzu pripremu podataka za iscrtavanje, izvoz u CAD ili druge završne proizvode. SINGLE BEAM EDITOR omogućuje grafički pregled i uređivanje linija kretanja (tracklines) i profila dubina, prikaz akustičnog profila te prikaz predložaka dizajna i profila iz prethodnih izmjera.

Korekcije razine vode (plima i oseka): telemetrijski mjeritelji u stvarnom vremenu, ručni unos, RTK plima i prilagodba plime između postaja.
SORT: odabire najpliće točke i sprječava preklapanje teksta.
CROSS SORT: odabire nasumične dubine i gusto ih pakira.
SOUNDING SELECTION: odabire minimalne/maksimalne dubine i popunjava prostor između njih.
MAPPER: "binning" rutina koja odabire min., max., prosječnu ili dubinu najbližu središtu ćelije.

Izračun volumena

Nenadmašan izračun količina

Sposobnost HYPACK®-a u izračunu količina volumena je nenadmašna. Volumen se može računati preko poprečnih presjeka kanala ili iz modela ploha (TIN MODEL). Program CROSS SECTIONS AND VOLUMES de facto je standard za izračun volumena kod mnogih nacionalnih agencija, s preko 20 metoda za izračun površine i volumena materijala po segmentu profila.

Volumeni akumulacija: volumen i površina rezervoara na razinama vode koje definira korisnik.
Volumeni kanala: volumen TIN plohe u usporedbi s planiranim linijama i predlošcima.
ADVANCED CHANNEL DESIGN volumeni: količine TIN plohe u odnosu na složena područja.
Usporedba izmjera: razlika volumena između dvije izmjere istog područja.

Podrška za bočni sonar (Side Scan)

Prikupljanje, mozaik i označavanje ciljeva

HYPACK® je jedini hidrografski softver koji nudi prikupljanje, izradu mozaika i označavanje ciljeva (targeting) bočnog sonara kao standardni dio paketa. Program SIDE SCAN SURVEY podržava analogne i digitalne bočne sonare, uključujući najnovije uređaje visoke razlučivosti i dvostrukih frekvencija.

Rutine za obradu prihvaćaju podatke s bočnog sonara ili "pseudo-side scan" podatke iz višesnopnih sustava te čitaju XTF datoteke. Označavanje ciljeva može se vršiti u stvarnom vremenu ili u naknadnoj obradi, uz spremanje GeoTIF slike i Target Book (RTF). Od verzije 2008 integriran je i program GEOCODER™ za napredno mozaiciranje i klasifikaciju sastava dna.

Iscrtavanje (Plotting)

HYPLOT – vrhunski prikazi i izvoz u CAD

HYPLOT, program za iscrtavanje, omogućuje slanje bilo koje kombinacije datoteka na ploter, pisač ili u PDF. Sve pozadinske datoteke vidljive u HYPACK®-u mogu se ispisati, čime se izrađuju vrhunski prikazi gdje su ortofoto snimke (TIF), inženjerski nacrti (DXF/DGN) i elektroničke karte (ENC, ARCS) preklopljeni s podacima izmjere.

HYPLOT nudi razne opcije okvira i zaglavlja (uključujući standarde USACE-a, Kine i Rusije) te iscrtavanje X-Y mreža, lokalnih projekcijskih ili WGS-84 geografskih mreža. Velika prednost je mogućnost izvoza cijelog nacrta u DXF datoteku.

Programski paketi

HYPACK® paketi

HYPACK® dolazi u pet paketa prilagođenih različitim potrebama i proračunima — od pojednostavljenog ECHO paketa za brze jednosnopne izmjere, preko LITE i SURVEY paketa za prikupljanje podataka, do MAX i OFFICE paketa za naprednu obradu i izradu završnih proizvoda. Za svaki paket dostupni su tehnički podaci i brošura.

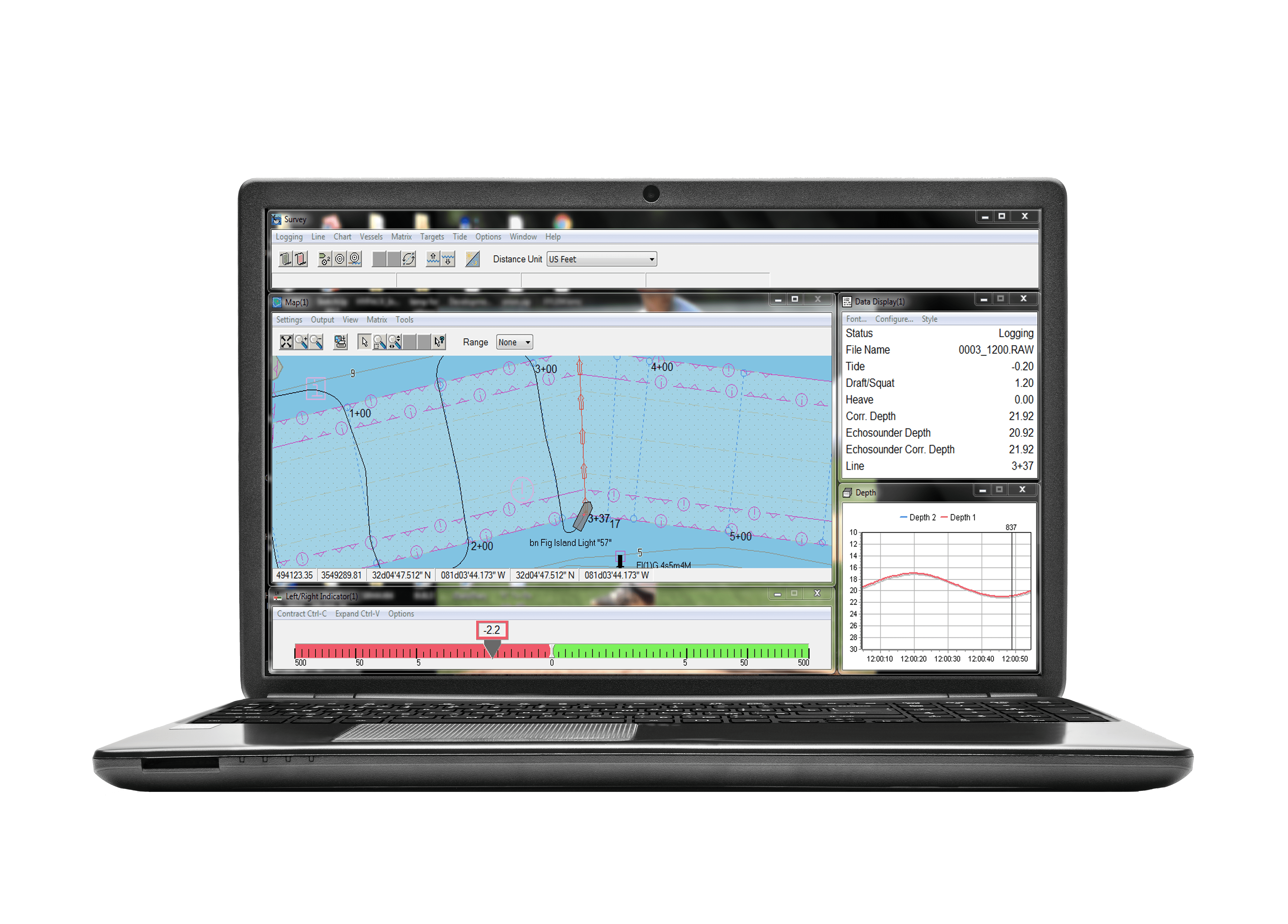

HYPACK ECHO

Pojednostavljeni SBES paket fokusiran na brzinu i jednostavnost prikupljanja

HYPACK® ECHO je softverski paket za batimetrijska i hidrografska mjerenja jednosnopnim dubinomjerima (SBES). Izgrađen je na istoj jezgri kao HYPACK®, uz pojednostavljeni tijek rada — idealan za projekte kojima je potreban brz i jednostavan SBES snimak uz profesionalni softver.

Ključne značajke

Planiranje mjerenja i navigacija u stvarnom vremenu
Podržava većinu jednosnopnih dubinomjera (npr. EchoLogger)
Pozadinske mape (ENC i web map podrška)
Pregled echograma i analiza podataka u SBMAX editoru
Izvoz ASCII XYZ podataka i DXF

Tehnički podaci za HYPACK ECHO
Namjena	Pojednostavljeni SBES — brze jednosnopne izmjere
Tip izmjere	Jednosnopni dubinomjer (SBES)
Planiranje izmjere	Da
Prikupljanje podataka	Da
Obrada podataka	Da (pojednostavljeno)
Editor podataka	SBMAX (pregled echograma)
Završni proizvodi	Da (osnovno)
Navigacija i AIS	Da
Pozadinske karte	ENC i web karte
Side Scan / Subbottom	Ne
Nadogradnja na multibeam	Ne
Izvozni formati	ASCII XYZ, DXF

Zatraži ponudu Saznaj više na xylem.com

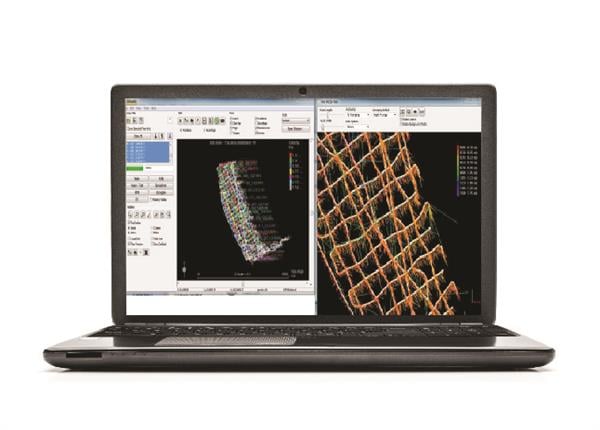

HYPACK LITE

Najisplativiji singlebeam paket za korisnike koji završne proizvode izrađuju u CAD/GIS-u

HYPACK® LITE je paket za jednosnopnu izmjeru namijenjen korisnicima koji izradu završnih proizvoda obavljaju u CAD/GIS programima. Sadrži sve programe za planiranje izmjere, prikupljanje i obradu podataka te izvoz u DXF/DGN formate radi uvoza u vaš CAD/GIS paket.

Ključne značajke

Survey — izmjera i prikupljanje podataka
Line Planning and Preparation Editors
Single Beam Editor — obrada jednosnopnih podataka
Sounding Reduction Program — redukcija dubina
Data Export Program — izvoz u DXF/DGN
Navigation & Vessel Positioning & AIS Support
Magnetometer & ADCP Acquisition i SS Real Time Mosaic
Subbottom Acquisition, Tide & Sound Velocity Corrections

Tehnički podaci za HYPACK LITE
Namjena	Osnovna izmjera za CAD/GIS korisnike
Tip izmjere	Jednosnopni dubinomjer (SBES)
Planiranje izmjere	Da
Prikupljanje podataka	Da
Obrada podataka	Da (osnovno)
Single Beam Editor	Da
Channel Design	Ne
ENC Editor	Ne
Navigacija i AIS	Da
Magnetometar i ADCP	Prikupljanje
Side Scan / Subbottom	Real Time Mosaic / prikupljanje
Završni proizvodi	Samo izvoz (DXF/DGN)
Nadogradnja na multibeam	Ne

Zatraži ponudu Saznaj više na xylem.com

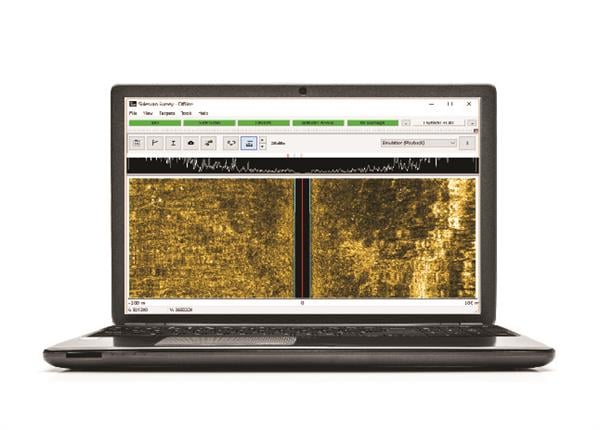

HYPACK SURVEY

Dodatna licenca za opremanje plovila uz niže troškove �� samo prikupljanje podataka

HYPACK® SURVEY omogućuje opremanje dodatnih plovila za izmjeru uz niže troškove. Sadrži programe za planiranje izmjere i prikupljanje podataka jednosnopnim dubinomjerom, bez uređivanja i izrade završnih proizvoda. Za obradu podataka i dalje je potrebna licenca za MAX, LITE ili OFFICE.

Ključne značajke

Survey — izmjera i prikupljanje podataka
Line Planning and Preparation Editors
Channel Design — projektiranje kanala
Navigation & Vessel Positioning & AIS Support
Magnetometer & ADCP Acquisition
SS Collections Real Time Mosaic
Subbottom Acquisition, Anchor and Tug Management
ENC Editor, Geodetic Utilities i Tide & Sound Velocity Corrections

Tehnički podaci za HYPACK SURVEY
Namjena	Samo prikupljanje podataka (dodatna licenca za plovilo)
Planiranje izmjere	Da
Prikupljanje podataka	Da
Obrada podataka	Ne
Single Beam Editor	Ne
Navigacija i AIS	Da
Magnetometar i ADCP	Prikupljanje
Side Scan / Subbottom	Real Time Mosaic / prikupljanje
Anchor & Tug Management	Da
Završni proizvodi	Ne
Potrebna licenca za obradu	HYPACK MAX / LITE / OFFICE

Zatraži ponudu Saznaj više na xylem.com

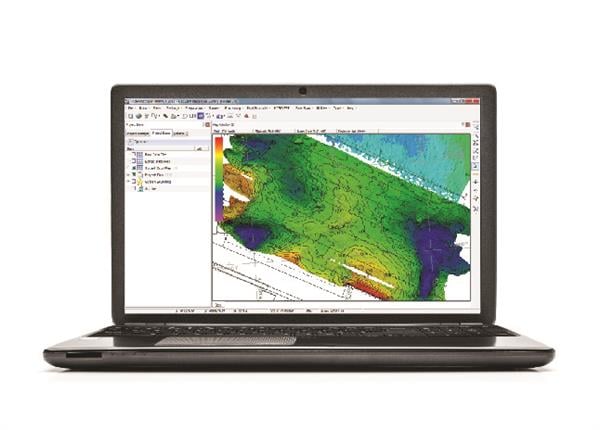

HYPACK MAX

Standardni paket za planiranje, prikupljanje, obradu i izradu završnih hidrografskih proizvoda

HYPACK® MAX je standardni paket koji sadrži sve potrebno za planiranje izmjere, prikupljanje podataka jednosnopnim dubinomjerom, obradu i izradu završnih proizvoda — izobate, situacijske nacrte, izvoz u CAD, 3D vizualizacije, poprečne presjeke i izračune volumena. Moduli za Side Scan, Subbottom, ADCP i magnetometar uključeni su standardno, a za multibeam se dodaje HYSWEEP® licenca.

Ključne značajke

Planiranje (Design): moćni alati za brzo projektiranje izmjere
Uređivanje (Editing): grafička obrada i odabir dubina
Izračun volumena (Cross Sections & Volumes)
Podrška za bočni sonar (Side Scan) i Subbottom
Magnetometer & ADCP Acquisition
Iscrtavanje (HYPLOT) i izvoz u CAD
Nadogradnja na multibeam putem HYSWEEP�� licence

Tehnički podaci za HYPACK MAX
Namjena	Cjelovito rješenje (sve u jednom)
Planiranje izmjere	Da
Prikupljanje podataka (SBES)	Da
Obrada podataka	Da (napredno)
Završni proizvodi	Da (svi — nacrti, volumeni, 3D)
Single Beam Editor	Da
Channel Design / Advanced Channel Design	Da
Side Scan i Subbottom	Da (uključeno)
Magnetometar i ADCP	Da
Izračun volumena	Da (Cross Sections & Volumes)
ENC Editor	Da
Nadogradnja na multibeam	Da (HYSWEEP®)
Izvozni formati	Svi formati

Zatraži ponudu Saznaj više na xylem.com

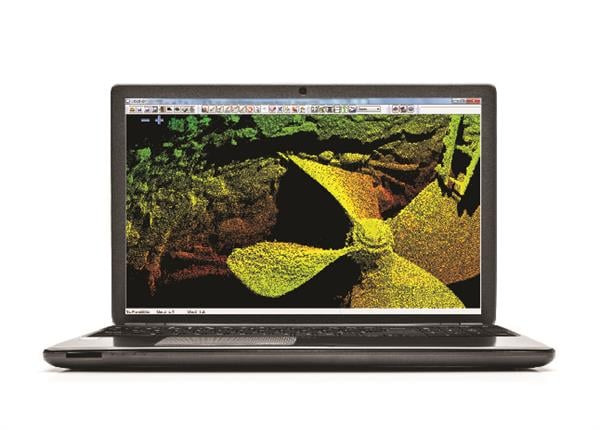

HYPACK OFFICE

Uredska verzija MAX paketa — sve značajke bez prikupljanja podataka na terenu

HYPACK® OFFICE je "uredska" verzija paketa HYPACK® MAX. Omogućuje korištenje svih značajki HYPACK® paketa, osim samog prikupljanja podataka na terenu — idealno za dodatne radne stanice za obradu podataka ili nadzor nad obradom izmjere.

Ključne značajke

Channel Design — projektiranje kanala (plovnih putova)
Chart Plotting — iscrtavanje karata / planova
Cross Sections & Volumes — poprečni presjeci i volumeni
ENC Editor i Data Converter za datoteke drugih proizvođača
Geocoder — mozaiciranje i klasifikacija dna
Single Beam Editor i Sounding Reduction Program
SSS Mosaic Processing & Targeting, Subbottom Processing
TIN Model i Tide & Sound Velocity Corrections

Tehnički podaci za HYPACK OFFICE
Namjena	Rad u uredu (bez terena)
Planiranje izmjere	Da
Prikupljanje podataka	Ne
Obrada podataka	Da (napredno)
Završni proizvodi	Da (svi)
Single Beam Editor	Da
Channel Design	Da
Side Scan i Subbottom	Da (obrada)
Geocoder	Da
ENC Editor	Da
TIN Model	Da
Izvozni formati	Svi formati

Zatraži ponudu Saznaj više na xylem.com

Posjeti stranicu proizvođača

Detaljne specifikacije, dokumentaciju i dodatne informacije potražite na stranici proizvođača Xylem (HYPACK).
